30.1 外掛程序介紹
外掛程序作用：擴充ERP功能。滿足企業的行業化、個性化需求。
外掛程序接口特點：
? 無需系統程序源碼。外掛程序集成到ERP中，并且會把登錄的用戶ID傳遞給外掛程序；
? 多種編程語言支持?？捎?/span>.NET平臺任一編程語言，只需指定文件名、類名、方法名即可；
? 外掛程序分門別類。所有外掛程序放置目錄固定，都在ERP根目錄下的“外掛程序”子目錄下，并且子目錄與子系統一一對應，比如：“W1.采購系統”外掛程序的目錄如下：
ERP根目錄\外掛程序\W1\
外掛程序集成在幣加德ERP的菜單欄中，如圖30-1。
圖30-1 外掛程序接口及系統集成位置
30.2 外掛程序實戰
本節使用Visual Studio 2013（速成版、社區版、專業版、高級版、旗艦版都可以，前面2個版本是免費的）來開發外掛程序，如果你使用的是其他版本的Visual Studio，也可以參照學習，大同小異。本節先用完整詳細的步驟介紹一個最簡單的外掛程序的開發，通過此外掛的學習，可以完全掌握外掛的開發方法。然后用較簡潔的步驟介紹如何開發報表外掛，這個案例很實用，企業的程序開發人員或ERP代理服務商經常需要從企業ERP中取數，開發分析報表或開發定制格式的打印單據。
30.2.1 一個簡單的外掛程序
（1）編寫外掛程序
①打開Visual Studio 2013,點【文件】/【新建】/【項目】，如圖30-2。
圖30-2 新建項目
②在“新建項目”窗口，選擇【Visual C#】/【Windows 窗體應用程序】，名稱為“W1”，如圖30-3。
圖30-3 選擇Windows 窗體應用程序
③從“工具箱”中拖一個Label到窗體設計界面，如圖30-4。
圖30-4 拖一個標簽到設計面板
④雙擊設計面板，打開代碼編輯窗口，輸入以下代碼，如圖30-5。
public string _userID = ""; //登錄用戶ID
public void ShowMe(string userID, string serverIP, string dbName, string saPassword, string curDir)//鉤子方法
{
_userID = userID; //傳遞用戶登錄ID
label1.Text = "登錄用戶ID:" + _userID;//標簽顯示
base.Show();//顯示窗體
}
圖30-5 寫程序代碼
提醒：不管寫什么類型的外掛程序，都需要上面的代碼，相當于ERP與外掛程序之間約定的一種協議，目的在于把ERP系統當前的登錄用戶ID傳遞給外掛程序，并打開外掛程序的主窗體。除此之外，外掛程序與普通的Windows窗體程序沒有任何區別。
外掛程序可以查詢ERP的后臺數據表，但千萬別修改（刪除）數據，這是一個基本的原則。否則出錯后無法核查是ERP的問題，還是外掛程序的問題。
⑤鼠標右鍵項目名稱，在上下文菜單中選【屬性】，在打開的窗口中，“目標框架”選擇“.NET Framework 2.0”（為了兼容老電腦），“輸出類型”選“類庫”（如果選“Windows應用程序”，用戶可以越過權限設置，直接運行外掛程序），如圖30-6。
圖30-6 設置項目屬性
⑥再次點【啟動】，系統會報錯（因上一步中改變了目標框架），修正錯誤，如圖30-7。
圖30-7 修改錯誤

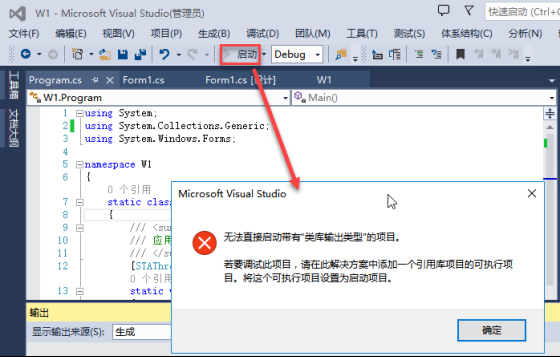

⑦再次點【啟動】，系統會彈出無法直接啟動類庫項目的錯誤，這正是所要的，如圖30-8。
圖30-8 彈出無法直接啟動類庫項目的錯誤

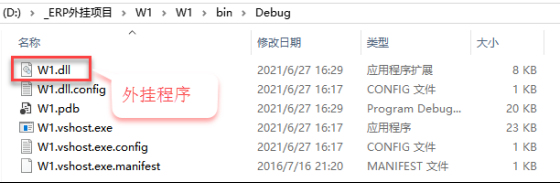

⑧打開外掛程序的輸出目錄（參見“圖30-3 選擇Windows 窗體應用程序”選定的位置），并把外掛程序復制到ERP的外掛程序目錄，如圖30-9。
圖30-9 拷貝外掛程序至ERP外掛目錄
（2）接口定義
①打開【系統設置】/【外掛程序接口】，選擇子系統，配置外掛程序接口參數，測試是否可以正常打開外掛程序，最后點【保存并應用】，如圖30-10。
外掛程序接口參數：
? 模塊代碼：外掛子系統代碼 + 3位流水碼。
? 模塊名稱：最簡潔的文字介紹外掛程序。“模塊代碼、模板名稱”會顯示在ERP系統的外掛菜單中，參見“圖30-1 外掛程序接口及系統集成位置”。
? 文件名稱：不含路徑，含擴展名。
? 類名稱：類名稱必須是“命名空間.類名”。
? 方法名稱：方法名稱必須是公有的，否則無法正常調用。
? 備注：較詳盡的文字介紹外掛程序。
圖30-10 外掛程序接口
提醒：外掛程序 + ERP數據字典 = 無限擴展 ERP 功能！
（無需“幣加德ERP”源代碼）
30.2.2 開發復雜的報表外掛（使用VS自帶的.rdlc報表）
建議使用Visual Studio 2013專業版、高級版或旗艦版，不要使用速成版或社區版（沒有集成報表開發功能）。最終效果如圖30-11。
圖30-11 復雜報表外掛最終效果
此復雜報表外掛具有如下特點：
? 幣加德ERP自動把當前登錄的用戶ID、數據庫服務器IP、賬套對應的后臺數據庫名稱、登錄賬號、登錄密碼傳遞給外掛程序，所以不僅僅可以開發報表外掛，充滿想象；
? 無需幣加德ERP的源代碼；
? 外掛可以使用不同的開發語言和平臺（幣加德ERP使用C#語言，.NET 2.0），外掛使用C#語言，.NET 3.5（不可以使用.NET 2.0，因為沒有報表功能；也不可以使用.NET 4.0及以上，因為架構與.NET 2.0不兼容?？梢允褂肰B.NET語言）；
? 外掛程序需要引用幣加德ERP的任何.dll文件，外掛程序可以獨立運行，為了防止用戶直接運行，可以編譯成.dll動態鏈接庫文件，由ERP調用；
? 外掛程序的代碼量非常小，基礎框架已經搭好，只需要依葫蘆畫瓢，重點在于取數SQL語句和報表格式調整（這是個細致且費時間的活兒）；
? 此報表外掛案例，包含了報表設計中常用的功能：頁面大小的設置、頁頭、頁尾、分組匯總、每頁重復顯示列頭、公司LOGO、簽章透明、分頁等，報表加入圖片的功能很容易擴展到加入條碼、二維碼。報表可以導出到Excel/PDF/Word。
（1）準備SQL查詢語句。按前面“第29章 自定義報表/29.1 SQL命令行工具”介紹的方法，準備查詢SQL語句，如圖30-12。
圖30-12 使用SQL命令行工具準備SQL查詢語句
（2）寫外掛程序。
按上一節介紹的方法建立項目W2，在W2上右鍵鼠標，在彈出菜單中選【添加】/【新建項】，如圖30-13。
圖30-13 添加數據集（默認名稱不要更改）
在打開的DataSet1.xsd面板中，右鍵鼠標，如圖30-14。
圖30-14 添加TableAdapter
在彈出的“添加連接”窗口，錄入數據庫服務器相關信息，如圖30-15。
? 服務器名。精簡數據庫如圖進行填寫，如果是企業版數據庫，請填寫“.”（點表示本地，如果不是遠程連接到ERP服務器寫外掛程序，則需要把點改為ERP服務器的IP地址）；
? 登錄到服務器。精簡數據庫的密碼是“17312319729@bijiade.cn”，企業版數據庫的密碼是在系統安裝配置的時候自己設置的。
? 連接到數據庫。選bdERP開頭的任意一個就行，外掛程序運行時會根據賬套自動切換。
圖30-15 連接數據庫

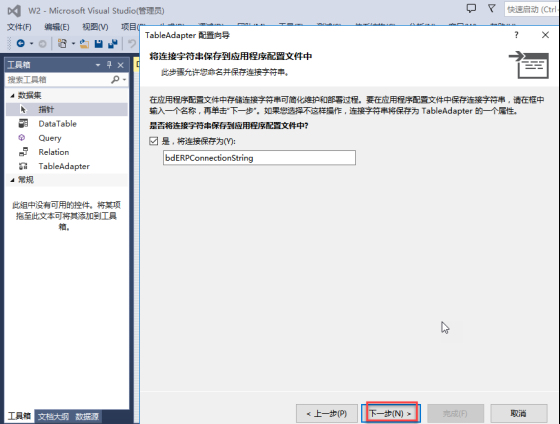

根據TableAdapter配置向導進行配置，如圖30-16~圖30-18。

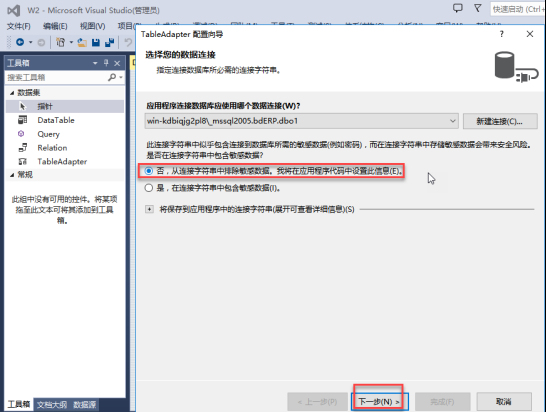

圖30-16 不要在連接字符串中包含敏感數據
圖30-17 默認下一步
圖30-18 默認下一步
粘貼準備好的查詢SQL語句，點【完成】，如圖30-19。
圖30-19 粘貼準備好的查詢SQL語句

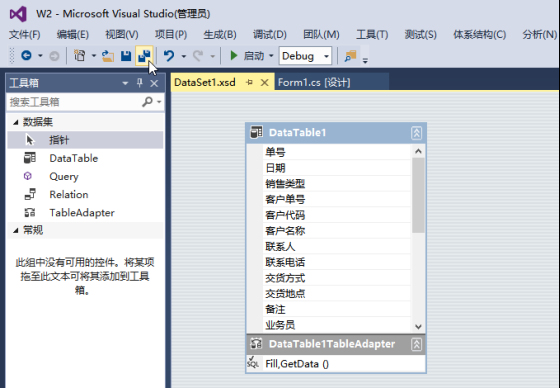

執行查詢SQL語句所得的數據表字段，如圖30-20。
圖30-20 查詢所得的數據表字段

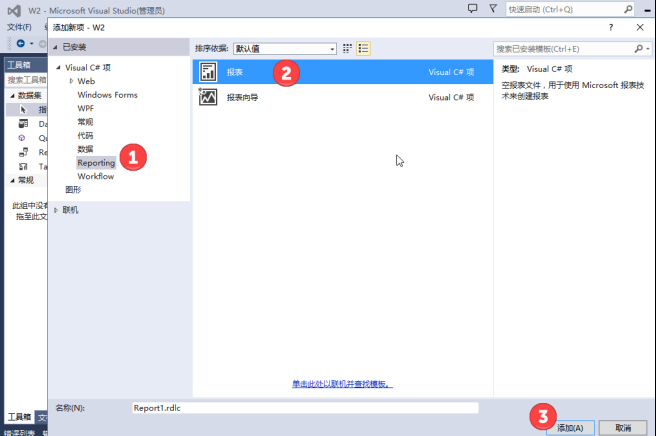

在W2上右鍵鼠標，在彈出菜單中選【添加】/【新建項】，如圖30-21。
圖30-21 添加報表文件（默認名稱不要更改）
在打開的報表文件界面，右鍵“數據集”，選擇剛剛配置的數據集，如圖30-22。
圖30-22 選擇數據集
在報表設計界面，右鍵鼠標，可以插入文本框等等，也可以把左側的數據集下面的字段拖放到報表設計界面，如圖30-23。
圖30-23 報表設計

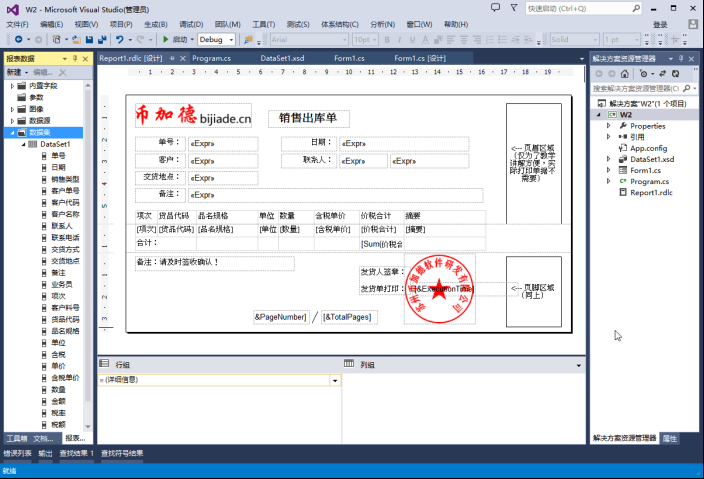

報表設計是最繁瑣最費時間的事情，最終設計結果，如圖30-24。
圖30-24 報表設計結果

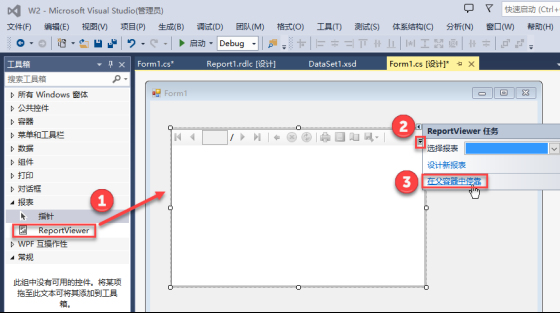

打開Form1窗體，從工具箱拖放一個ReportViewer報表查看器到窗體，如圖30-25。
圖30-25 把報表查看器添加到窗體
雙擊Form1窗體，如圖30-26，清空窗體中所有的代碼，并把下面的代碼復制粘貼進去。
圖30-26 Form1代碼窗口
using Microsoft.Reporting.WinForms;
using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Data.SqlClient;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;
namespace W2
{
public partial class Form1 : Form
{
public string _userID = ""; //登錄用戶ID
public string _serverIP = @".\_MSSQL2005"; //服務器IP（如果是SQL企業版，則為“.”）
public string _dbName = "bdERP"; //數據庫名稱
public string _saPassword = "17312319729@bijiade.cn"; //sa密碼
public string _curDir = @"..\..\"; //當前目錄
public Form1(){ InitializeComponent(); }
public void ShowMe(string userID, string serverIP, string dbName, string saPassword, string curDir)//鉤子方法
{
_userID = userID; //傳遞用戶登錄ID
_serverIP = serverIP; //服務器IP
_dbName = dbName; //數據庫名稱
_saPassword = saPassword; //sa密碼
_curDir = curDir; //當前目錄
MessageBox.Show("用戶ID：" + _userID + "\n數據庫服務器IP：" + _serverIP + "\n數據庫名稱：" + _dbName + "\nsa密碼：" + _saPassword + "\n當前目錄：" + _curDir, "提示");
base.Show();//顯示窗體
}
private void Form1_Load(object sender, EventArgs e)
{
//1.SQL查詢語句
string sql = @"
SELECT
a.c010 單號, a.c020 日期, a.c200 銷售類型, a.c210 客戶單號,
a.c030 客戶代碼, c.c020 客戶名稱,
a.c090 聯系人, a.c091 聯系電話,
a.c070 交貨方式, a.c080 交貨地點, a.c100 備注, a.c110 業務員,
b.c020 項次, b.c029 客戶料號, b.c030 貨品代碼,
b.c050 品名規格, b.c060 單位, b.c069 含稅, b.c070 單價, b.c071 含稅單價,
b.c080 數量, b.c090 金額, b.c100 稅率, b.c101 稅額, b.c110 價稅合計,
b.c150 摘要
FROM SAL020 a
LEFT JOIN SAL021 b ON b.c010=a.c010
LEFT JOIN BAS010 c ON c.c010=a.c030
WHERE 1=1 AND a.c061<>'Y'
AND a.c010='XCK-21060001'
";
//2.報表文件名（如果報表文件與外掛程序在同一目錄，直接寫報表名稱即可）
string reportName = _curDir + @"Report1.rdlc";
//3.綁定
Bind(sql, reportName);
}
/// <summary>
/// 工具方法，執行SQL查詢獲取數據,并綁定到指定報表。
/// </summary>
/// <param name="sql">SQL查詢語句</param>
/// <param name="reportName">報表文件名</param>
private void Bind(string sql, string reportName)
{
DataTable data = new DataTable(); //數據
try
{
//執行SQL查詢獲取數據
string connStr = "Data Source=" + _serverIP + @";Initial Catalog=" + _dbName + ";Persist Security Info=True;" +
"User ID=sa;Password=" + _saPassword;
using (SqlConnection conn = new SqlConnection())
{
conn.ConnectionString = connStr;
conn.Open(); //打開數據庫連接
SqlDataAdapter adapt = new SqlDataAdapter(sql, conn);//實例化適配器
adapt.Fill(data); //獲取數據
conn.Close(); //關閉數據庫連接
}
//綁定到指定報表
ReportDataSource rds = new ReportDataSource();
rds.Name = "DataSet1"; //要與數據集屬性數據集名稱要一致
rds.Value = data;
this.reportViewer1.LocalReport.DataSources.Clear();
this.reportViewer1.LocalReport.DataSources.Add(rds);
this.reportViewer1.LocalReport.ReportPath = reportName; //報表文件名
this.reportViewer1.RefreshReport();
}
catch (Exception ex) { MessageBox.Show("出錯了:\n" + ex.Message, "提示", MessageBoxButtons.OK, MessageBoxIcon.Error); }
}
}
}

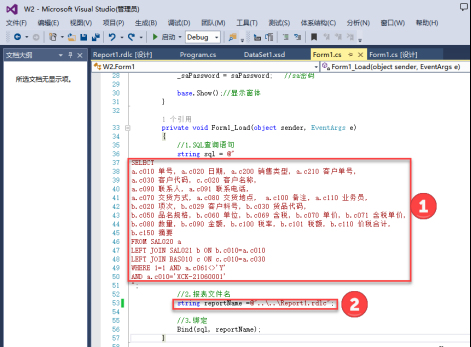

以上代碼已經在注釋中進行了講解，看不懂也沒有關系，只要依葫蘆畫瓢，要改2個地方（上面代碼已說明）：其一是SQL查詢語句；其二是報表文件名稱（注意路徑）。如圖30-27。
圖30-27 代碼關鍵點（SQL查詢語句、報表文件名）
（3）配置外掛程序。
鼠標右鍵W2，在彈出菜單中選【屬性】，目標框架選.NET 3.5，如圖30-28。
圖30-28 選.NET Framework 3.5
提醒：這里輸出類型保持默認，為了便于測試。測試正常后，可以改為“類庫”。
拷貝外掛程序到ERP的外掛目錄下，并確認運行正常，如圖30-29。
圖30-29 拷貝外掛程序到ERP的外掛目錄下
打開【系統設置】/【外掛程序接口】，選擇子系統，配置外掛程序接口參數，測試是否可以正常打開外掛程序，最后點【保存并應用】，如圖30-30。
圖30-30 外掛程序接口
（4）最后總結。
①報表外掛的意義。幣加德ERP系統的單據打印都是基于Excel的（參見“第23章 單據打印格式設計”），一般情況下無需開發.rdlc報表，除非現有報表滿足不了業務需求。這里以開發.rdlc報表為例，不僅僅為了說明報表開發本身，而且可以學習到如何集成ERP中的用戶ID、賬套數據庫等，無需另外配置數據庫連接和建立賬戶體系。
②幣加德ERP外掛接口規范。會傳遞如下這些參數給外掛程序，外掛程序可以不使用，或者部分使用，但是不能缺少這些參數，順序也不能改變。
/// <summary>
/// 鉤子方法。
/// </summary>
/// <param name="userID">用戶登錄ID</param>
/// <param name="serverIP">服務器IP</param>
/// <param name="dbName">數據庫名稱</param>
/// <param name="saPassword">sa密碼</param>
/// <param name="curDir">當前目錄</param>
public void ShowMe(string userID, string serverIP, string dbName, string saPassword, string curDir)//鉤子方法
{
_userID = userID; //傳遞用戶登錄ID
label1.Text = "登錄用戶ID:" + _userID;//標簽顯示
base.Show();//顯示窗體
}
③使用Visual Studio 2013開發.rdlc報表的關鍵是準備SQL查詢語句、報表設計（最費時間）。報表設計有如下特點（注意點），如圖30-31。
1）拖放設計。數據字段按照SQL查詢語句的順序列示，直接拖放進行報表設計，簡單直觀。
2）設計時可以調整紙張大小。報表默認大小是A4縱向（可以更改），寬度不能超過“紙張寬度+邊距”，否則打印預覽時多出了很多空白頁（如果拉窄了寬度后，打印預覽時還是有空白頁，則需要把“報表”的“ConsumeContainerWhitesapce”屬性值改為True，此屬性意思“指使在容器中的內容增長時，是占用還是保留容器中的最小空白。只要內容右側和下方的空白受到影響。”）?？v向不用留空間，在打印時根據數據行數自動拉高。
3）數據表是一個整體。當在設計時插入表格，表格是一個整體，但是列頭在多頁時重復顯示功能時不時卡殼（tablix“Tablix2”具有無效的 TablixMember。TablixColumnHierarchy 中所有 TablixMember 元素的 RepeatOnNewPage 屬性必須設置為 false。），所以建議把標題欄刪除，手工增加文本框代替，放在頁眉處，這樣每頁都會顯示。
4）數據區可多級分組。報表的核心在于數據區，可以分組匯總等。
5）頁眉/頁腳。頁腳可以插入頁碼，加上印章（透明處理參見第23章）等。
提醒：如果報表外掛程序在集成到ERP前運行得好好的，集成后出錯，最大的可能性有2種：其一如果提示“此程序集的運行時比當前加載的運行時新，無法加載此程序集”，則是因為選錯了.NET版本（參見“圖30-28 選.NET Framework 3.5”）；其二如果報表無法顯示，則是因為報表路徑錯了，或者報表文件Report1.rdlc沒有和外掛程序一起復制到ERP的外掛程序目錄中。
圖30-31 報表設計特點（注意點）
圖30-32 把“報表”的“ConsumeContainerWhitesapce”屬性值改為True
